À Béziers, les premiers mètres de sol racontent rarement toute l'histoire. La plaine alluviale de l'Orb dépose des limons et des sables qui masquent un substratum calcaire ou molassique dont la profondeur varie brutalement d'un quartier à l'autre — quelques mètres en rive gauche, plus de quinze mètres du côté de Villeneuve. La tomographie sismique par réfraction et réflexion apporte une coupe continue du sous-sol sans forage destructif, ce qui permet de cartographier le toit rocheux avant même d'implanter la première grue. Lorsque le projet prévoit des fondations sur pieux dans les secteurs où la couche portante plonge, le croisement avec un essai CPT affine le frottement latéral unitaire. La méthode sismique devient alors le premier trait d'une reconnaissance géotechnique solide, calibrée sur la réalité biterroise.

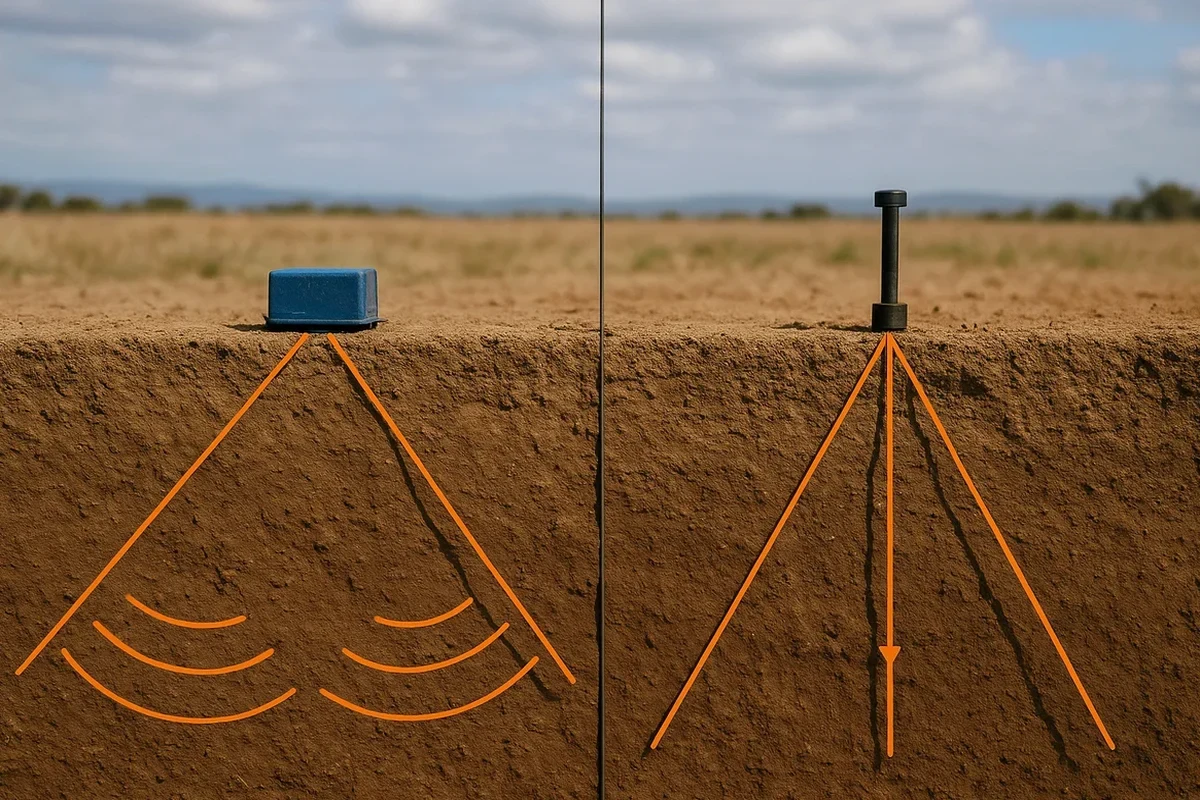

Sur un même profil, la réfraction donne la profondeur du rocher et la réflexion détecte les cavités — deux informations critiques qu'un sondage isolé peut rater à Béziers.
Caractéristiques du service à Béziers
Facteurs critiques du terrain à Béziers
L'erreur classique en plaine de l'Orb consiste à arrêter les sondages à 8 ou 10 mètres sous prétexte que le projet ne descend pas plus bas. Le problème, c'est que le substratum résistant peut se trouver à 12 mètres avec un horizon altéré juste au-dessus, et que le tassement différentiel entre deux plots fondés sur des épaisseurs de sol compressible différentes fissure les superstructures en moins de deux saisons hydriques. Une couverture de tomographie sismique sur l'emprise du bâtiment évite ce scénario en révélant la géométrie réelle du toit rocheux avant le début des terrassements. Autre piège biterrois : la présence de karsts colmatés par des argiles de décalcification, invisibles en forage destructif mais parfaitement repérables sur un tomogramme en réfraction grâce à la chute brutale des vitesses sismiques. Ignorer cette hétérogénéité, c'est accepter un aléa que la norme NF P94-500 classe en mission G2 et qu'un diagnostic géophysique bien conduit peut écarter.
Nos services
La campagne de tomographie sismique s'intègre dans une chaîne d'investigation géotechnique adaptée aux sols du Biterrois. Selon la problématique rencontrée, nous déployons les prestations complémentaires suivantes :
Réfraction sismique pour fondations
Détermination de la profondeur du substratum et des vitesses de propagation pour le dimensionnement des fondations superficielles ou profondes selon l'Eurocode 8.
Tomographie en réflexion haute résolution
Imagerie des cavités karstiques et des fonts potentiels sous les zones d'aménagement, avec une résolution métrique adaptée aux contextes urbains.
Profil Vs30 et réponse de site
Mesure du paramètre Vs30 par ondes de surface pour la classification sismique du site selon la norme NF EN 1998-1, exigée en zone de sismicité 2 (faible) à Béziers.
Questions et réponses
Quelle est la profondeur maximale que peut atteindre une tomographie sismique par réfraction près de l'Orb ?
La profondeur d'investigation dépend de la longueur du dispositif déployé et de l'énergie de la source. Avec un linéaire de 80 à 100 mètres de géophones et une source à impact lourd, la réfraction peut imager le toit rocheux jusqu'à 30 ou 40 mètres de profondeur dans les alluvions de l'Orb. La réflexion, quant à elle, descend plus bas — jusqu'à 50 mètres — avec une meilleure résolution sur les interfaces profondes mais un traitement plus coûteux en temps de calcul.
La tomographie sismique fonctionne-t-elle en milieu urbain à Béziers, avec le bruit ambiant ?
Le bruit urbain constitue effectivement une contrainte, mais les sismographes modernes utilisent des algorithmes de stacking vertical qui additionnent les signaux cohérents sur plusieurs tirs pour annuler le bruit aléatoire. Nous programmons généralement les acquisitions tôt le matin ou en soirée, lorsque la circulation est réduite, et nous adaptons le pas de tir pour maintenir un rapport signal/bruit suffisant, même à proximité des boulevards.
Quel budget prévoir pour une campagne de tomographie sismique sur un terrain à bâtir à Béziers ?
Le coût d'une campagne de tomographie sismique se situe entre 2 560 € et 5 320 €, selon le nombre de profils, la longueur de chaque ligne et la nécessité de coupler réfraction et réflexion haute résolution. Un profil unique de 70 mètres avec traitement standard reste dans la fourchette basse, tandis qu'un maillage de plusieurs lignes avec tomographie 3D et rapport Vs30 se rapproche de la fourchette haute.
Quelle est la différence entre la tomographie par réfraction et la méthode MASW pour obtenir le Vs30 ?
La réfraction sismique analyse les ondes de volume (P et S) et fournit un modèle de vitesse en couches avec la profondeur des interfaces, tandis que la méthode MASW exploite la dispersion des ondes de surface pour donner un profil continu de Vs sans imager les contrastes francs. Les deux méthodes permettent de calculer le Vs30, mais la réfraction apporte en plus la géométrie du substratum, ce qui est précieux dans le contexte karstique biterrois.
Quelle norme encadre l'utilisation de la tomographie sismique pour un projet de construction à Béziers ?
La tomographie sismique entre dans le cadre de la norme NF P94-500 qui définit les missions géotechniques, typiquement en phase G2 pour la conception détaillée. Pour l'évaluation de l'aléa sismique, c'est la norme NF EN 1998-5 (Eurocode 8, partie 5) qui s'applique, complétée par l'arrêté du 22 octobre 2010 qui fixe le zonage sismique de la commune de Béziers en zone de sismicité 2 (faible).
