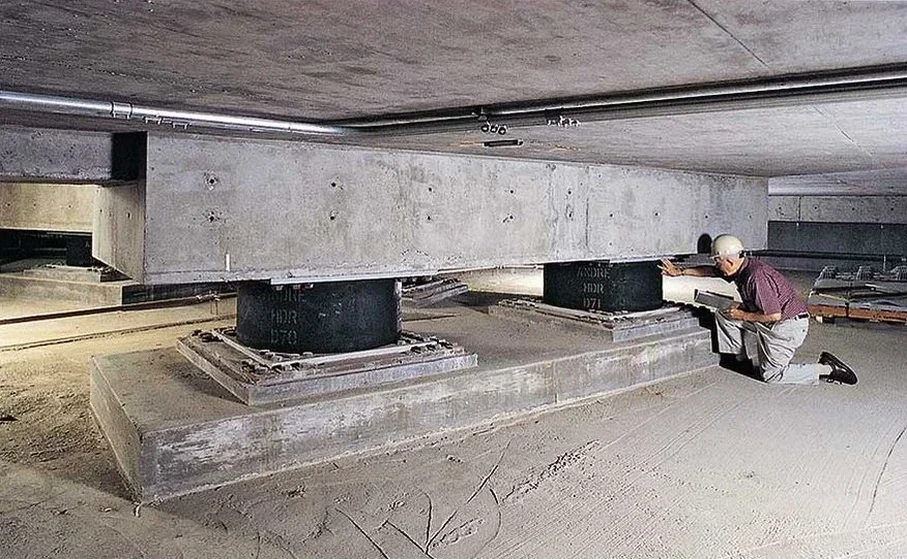

Un projet de bâtiment R+5 sur les alluvions anciennes du Biterrois, à 300 mètres de l'Orb. Le bureau d'études structure nous transmet les descentes de charges. Le sol est hétérogène. La nappe phréatique est haute en hiver. La solution retenue combine un radier général rigide et une isolation sismique à la base. À Béziers, la sismicité modérée (zone 3 selon le zonage national) ne doit pas faire oublier les effets de site. Un sol mou amplifie les déplacements. Nous modélisons la réponse dynamique du système isolé sous le spectre de calcul de l'Eurocode 8. Chaque appui est dimensionné pour un déplacement cible précis. Le microzonage sismique local nous aide à caler les paramètres d'entrée, surtout près des anciens bras de l'Orb où les contrastes d'impédance sont marqués.
Isoler un bâtiment à la base, c'est décaler sa période propre hors de la zone d'amplification du sol : à Béziers, chaque mètre de stratigraphie alluviale compte.
Caractéristiques du service à Béziers
Facteurs critiques du terrain à Béziers
L'urbanisation de Béziers a suivi la pente, des hauteurs de la cathédrale Saint-Nazaire jusqu'aux faubourgs en plaine. Le bâti ancien est en maçonnerie non chaînée, très vulnérable aux tassements différentiels induits par un séisme même modéré. Une isolation sismique à la base sur un projet neuf protège la superstructure, mais elle impose un joint parasismique périphérique suffisant. Le déplacement résiduel après séisme doit être anticipé. Nous vérifions la stabilité des réseaux entrants (eau, gaz, électricité) pour un déplacement horizontal de calcul majoré. La liquéfaction potentielle des limons sableux près de l'Orb est évaluée via des essais CPT avec mesure de pression interstitielle. En cas de potentiel de liquéfaction avéré, un traitement de sol par vibrocompactage ou colonnes ballastées est prescrit avant la mise en œuvre des isolateurs. L'interface sol-structure est critique : un faux-appui ou un tassement différentiel sous le radier invalide le comportement dynamique modélisé.
Nos services
Notre accompagnement technique pour l'isolation sismique à la base à Béziers couvre toutes les phases, de l'avant-projet à la réception des appuis.
Définition du spectre de projet
Analyse du site par MASW et cross-hole. Établissement du spectre de réponse élastique spécifique au sol biterrois selon EC8, en tenant compte des effets de site 2D.
Dimensionnement des isolateurs
Modélisation non-linéaire sous charges sismiques tri-directionnelles. Sélection du type d'appui, calcul des déplacements, vérification au flambement et à la cavitation.
Spécifications et contrôle qualité
Rédaction des spécifications techniques d'achat, suivi des essais de qualification en usine et assistance à la pose sur chantier. Vérification du joint parasismique en périphérie du bâtiment.
Questions et réponses
Quel est le coût d'une conception d'isolation sismique à la base pour un bâtiment à Béziers ?
Pour une étude complète incluant la modélisation dynamique et le dimensionnement des appuis, le budget se situe généralement entre 3.750 € et 7.830 €. Ce montant varie selon la complexité de la structure, le nombre d'isolateurs et la campagne géophysique nécessaire pour caractériser le sol.
L'isolation sismique à la base est-elle justifiée en zone de sismicité modérée comme Béziers ?
Oui, particulièrement pour les bâtiments à forte valeur opérationnelle ou à risque spécial. L'isolation protège non seulement la structure mais aussi les équipements internes. Dans les zones alluviales de la plaine biterroise, l'amplification locale peut générer des accélérations spectrales supérieures aux valeurs forfaitaires de la zone 3.
Quels essais géotechniques sont nécessaires avant le dimensionnement des isolateurs ?
Nous préconisons une campagne combinant des sondages SPT avec prélèvements intacts, des essais CPT pour la stratigraphie fine et un profil de vitesse des ondes de cisaillement (Vs) par MASW ou cross-hole jusqu'au substratum sismique. La classe de sol EC8 dépend directement du profil Vs30 mesuré.
